作為家具涂裝中不可或缺的材料，溶劑型涂料對于大多數(shù)消費者而言并不陌生。然而近年來，隨著國家治污力度的加強、人們環(huán)保意識的提升，以環(huán)保安全著稱的水性涂料悄然崛起，“水進(jìn)油退”似乎已成大勢所趨。

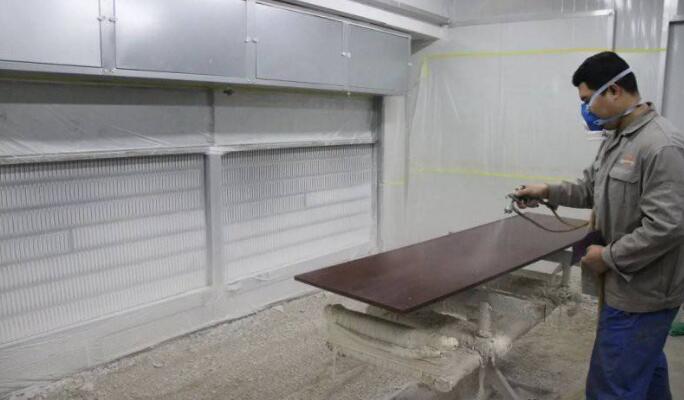

近年來，隨著各種環(huán)境問題頻發(fā)，人們對環(huán)境的關(guān)注度在不斷提高的同時，環(huán)保意識也不斷增強。綠色環(huán)保成為不少家具產(chǎn)品的賣點，而環(huán)保家具也成了不少消費者的重點訴求。水性家具漆是以水為溶劑，可大大減少涂料中有機溶劑的揮發(fā)，也減少了施工過程中的火災(zāi)危害。水性木器漆在歐美等國家已成為市場暢銷產(chǎn)品，在我國也已悄然興起。漆膜質(zhì)量對家具的表面質(zhì)量至關(guān)重要，將在很大程度上決定著家具市場競爭能力。所以，對水性木器漆的涂飾工藝研究，具有重要的應(yīng)用價值。

水性封閉底漆漆膜附著力與木家具基材表面粗糙度有著密切關(guān)系，因此可以利用數(shù)學(xué)方法，建立表面粗糙度Ra與水性封閉低漆漆膜附著力之間的關(guān)系曲線及關(guān)系式。我們發(fā)現(xiàn)隨著基材表面粗糙度的增加，水性封閉底漆漆膜附著力逐漸增大，達(dá)到一個最大值后，又逐漸降低。表面粗糙度過大，粗糙度太小，都不利于提高水性封閉底漆的附著力。從過往的實驗數(shù)據(jù)中可看出表面粗糙度5.2urn時，漆膜附著力最好，平均破碎率7，3％。

水性漆的成膜主要是水從分散狀態(tài)的聚合物中蒸發(fā)，聚合物顆粒逐漸靠攏，成為致密的填充體，最后由于聚合物顆粒變形聚結(jié)成連續(xù)涂膜，同時聚合物界面分子鏈相互擴散、滲透、纏繞，使漆膜性能進(jìn)一步提高。對于水性涂料，漆膜與木材之間的粘接強度主要來源于機械嵌鎖和物理引力。砂光后基材表面光滑平整，增加表面接觸面積，有利于提高漆膜附著力，但是并非表面粗糙度越小越好。所有木家具涂飾前都必須對基材進(jìn)行砂光使家具基材表面平整光滑，且有一定的粗糙度。一方面由于木材主要是纖維素、半纖維素和木素三種高聚物組成的有機復(fù)合體，當(dāng)受到砂磨這種應(yīng)力作用時，均可能引起木材表面處的聚合分子鍵的短裂而產(chǎn)生一些新的官能團(tuán)。這些自由基在一定的時間內(nèi)具有很高的表面活性，能與水性涂料分子產(chǎn)生一系列化學(xué)反應(yīng)形成新的聯(lián)結(jié)，有助于提高漆膜表面附著力；另一方面在基材某些地方，基材上有缺口，要將涂層從基材上拉起，或要打破基材或要破壞涂層才能將它們分開，這種情形類似與用燕尾楔將兩塊木頭相互連接，使得粘接強度大大增加。如果基材表面，粗糙度比較大，涂層不能完全滲入基材表面上的微孔和縫隙，無法實現(xiàn)燕尾楔效應(yīng)，且表面過于粗糙容易產(chǎn)生氣泡，表面峰尖容易切斷涂層，使涂層粘接強度降低，但是基材表面粗糙度也并非是越光滑，粗糙度越小越好。涂層與基材之間的界面非常光滑，基材和涂層的界面吸引力起了重要作用，水性封閉底漆漆膜附著力反而降低。可以采用粗化處理以增加漆膜附著力。當(dāng)基材表面的形態(tài)參數(shù)符合界面結(jié)合要求，即適當(dāng)?shù)谋砻娲植诙炔拍苁顾苑忾]底漆附著力達(dá)到最大。涂層與基材表面的實際接觸面積增大，有利于提高水性封閉底漆漆膜附著力。
