1、電泳槽：

   電泳槽是用來存裝電泳槽液，被涂物在其中完成電泳涂漆的槽體。它主要可以分為主槽和副槽，主槽是被涂物電泳上漆的地方，副槽主要起消泡作用。副槽大小容量一般為主槽的1/20~1/10。連續性的自動線一般采用船形槽，步進式生產一般采用方形槽。

2、電泳漆液循環過濾系統

   電泳漆液必須安裝循環泵及管路，連續攪拌以避免電泳漆沉淀損失及正常生產保障。同時，過濾也是不可缺少的，以及時過濾除去不可避免的顆粒性機械雜質。一般采用袋式過濾器進行過濾，過濾精度范圍25~75微米。

3、恒溫控制系統

  為實現電泳漆液與電泳品質的穩定保障，電泳漆液需要控溫，確保在28~32度范圍內。過高的電泳槽液溫，會破壞電泳漆的穩定性，最終導致品質不良；過低的電泳槽液溫，不利于電泳上膜，電泳漆膜偏薄。

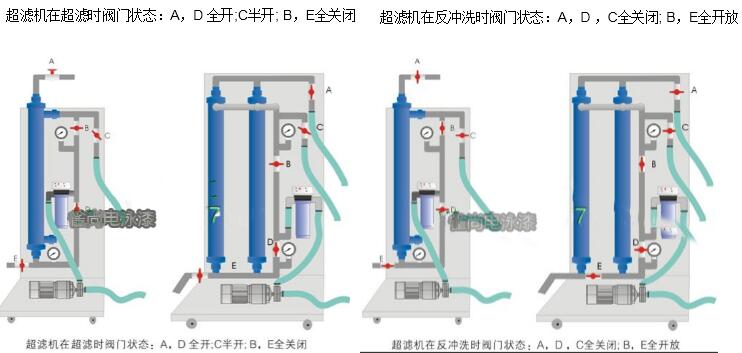

4、電泳漆超濾機：

   電泳漆超濾機是電泳涂裝線中的關鍵配套設備之一，通過它才可實現電泳涂料的回收，及減少廢水的排放，從而降低成本、品質保障。它將槽液中懸浮的顏料、高分子樹脂擋回，而使用槽液中的去離子水、有機溶劑、無機離子、低分子樹脂和前處理帶來的磷酸鹽等通過半透膜，收集匯流在一起成為超濾滲透液的過濾裝置。電泳后先用超濾液洗凈工件帶出的漆液，回流電泳槽。

5、電泳電源：

   電泳機是電泳涂裝作業必不可少的設備，是一種將交流電轉變?yōu)橹绷麟姷脑O(shè)備。需設置穩壓限流功能，過流短路過載保護功能。

6、前處理系統：

  前處理系統主要為電泳涂裝打基礎。主要作用為除去工件表面的油污、并使表面化成一層皮膜。只有無油無銹表面清潔的工件，其電泳涂層質量才能獲得有效保障。油除銹、除油、磷化、水洗等工序組成。

7、后水洗裝置

   電泳后的工件帶著漆液出槽，必須洗凈，方可烘烤成膜，否則，既品質不良，又浪費涂料、浪費能源！電泳后的水洗一般分為回收水洗（UF水洗）、純水洗。

8、烘干裝置：

   電泳漆為熱固化型涂料，漆膜必須經高溫烘烤干燥方體現其應有性能。烘箱烘道主要用于對電泳漆涂裝后的產品進行烘干固化。應采用微電腦智能化控制，超溫報警、過熱保護，溫控線性好，具有跟蹤報警功能。
